Das Verfahren zur Spritzgusswerkzeug Kühlung

Idea Stampi optimiert die Kühlung von Spritzgusswerkzeugen durch fundierte thermische Analysen, präzises Design und den Einsatz modernster Technologien – mit dem Ziel, die Zykluszeiten zu verkürzen und gleichzeitig die Bauteilqualität zu maximieren.

In diesem Artikel erfahren Sie, wie die Kühlung im Spritzgusswerkzeug funktioniert, welche Methoden es gibt und warum sie für den Erfolg Ihrer Kunststoffteile entscheidend ist.

Warum ist die Kühlung Spritzgusswerkzeug so entscheidend?

Im Spritzgussprozess macht die Abkühlphase bis zu 70 % der Gesamtzykluszeit aus. Schon kleine Optimierungen in der Spritzgusswerkzeug Kühlung können die Effizienz der Produktion deutlich steigern.

Die Kühlung Spritzgusswerkzeug sorgt dafür, dass das geschmolzene Thermoplast möglichst schnell und gleichmäßig verfestigt wird. Nur durch ein stabiles thermisches Gleichgewicht lassen sich Qualitätsprobleme wie Verzug, Einfallstellen oder Bindenähte vermeiden.

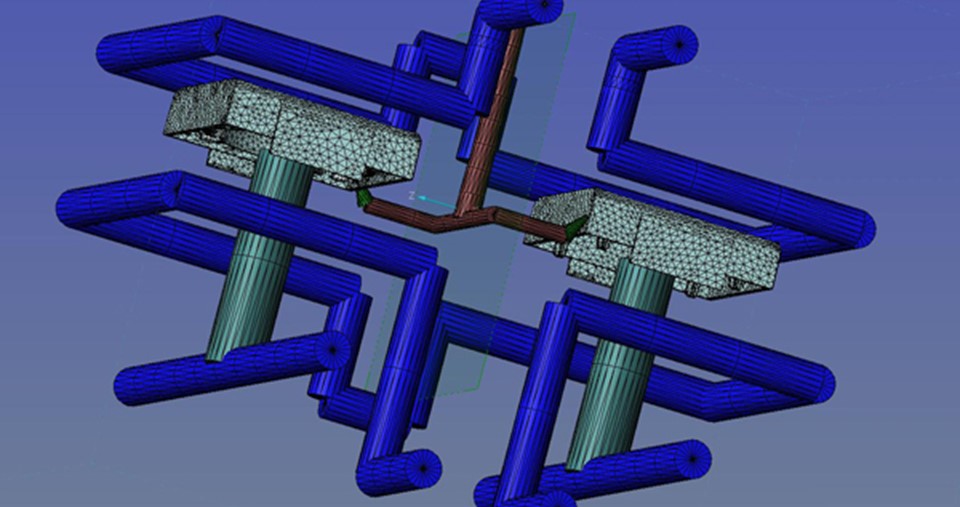

Wie funktioniert das Kühlsystem im Spritzgusswerkzeug?

Die Kühlung im Spritzgusswerkzeug erfolgt durch integrierte Kanäle, in denen Kühlmedien wie Wasser oder Wasser-Glykol-Gemische zirkulieren. Diese leiten die Wärme gezielt ab. Für eine optimale Spritzgusswerkzeug Kühlung sind folgende Faktoren entscheidend:

• Geometrie und Aufbau des Werkzeugs
• Wandstärken der Bauteile
• Art des Kunststoffs und seine thermischen Eigenschaften
• Durchmesser und Platzierung der Kühlkanäle
• Temperatur und Fließverhalten des Kühlmediums

Ziel ist eine gleichmäßige und leistungsstarke Kühlung Spritzgusswerkzeug, die die Zykluszeit minimiert und die Qualität maximiert.

Techniken zur Spritzgusswerkzeug Kühlung im Überblick

Damit ein Spritzgusswerkzeug effizient arbeitet und hochwertige Kunststoffteile produziert, ist die Wahl der richtigen Kühltechnik entscheidend. Je nach Bauteilgeometrie, Material und Produktionsvolumen kommen unterschiedliche Methoden zur Spritzgusswerkzeug Kühlung zum Einsatz. Im Folgenden geben wir einen strukturierten Überblick über die wichtigsten Technologien – von klassischen Lösungen bis zu innovativen Ansätzen wie konturnaher Kühlung und Wechseltemperierung.

Wasserkühlung

Die am häufigsten eingesetzte Methode in der industriellen Fertigung. Sie zeichnet sich aus durch:

• Hohe Wärmeleitfähigkeit, die eine schnelle und effiziente Wärmeabfuhr ermöglicht
• Geringe Betriebskosten im Vergleich zu anderen Kühltechniken
• Kombination mit Glykol, um Korrosion in den Kühlleitungen zu verhindern

Zwei Strömungstypen:

• Laminare Strömung: ruhiger Fluss, weniger effizient in der Wärmeübertragung
• Turbulente Strömung: mehr Kontakt mit der Werkzeugwand, daher effizienter

Luftkühlung

Eine seltener genutzte Alternative, da sie deutlich weniger effizient ist:

• Geeignet für einfache Geometrien oder geringere Produktionsvolumen


• Führt zu längeren Abkühlzeiten und einem höheren Energieverbrauch


• Kann zusätzliche Maßnahmen zur Umgebungskühlung erfordern

Konturnahe Kühlung (Conformal Cooling)

Eine fortschrittliche Lösung, ideal für komplexe Formteile:

• Kühlkanäle folgen exakt der Kontur des Bauteils für maximale Effizienz
• Wird durch Metall-3D-Druck realisiert, da konventionelle Bearbeitung nicht ausreicht
• Reduziert signifikant die Zykluszeiten und verbessert die Qualität des Formteils


• Besonders geeignet bei hohen Anforderungen an Oberfläche und Maßhaltigkeit

Wechseltemperierung (Variotherme Kühlung)

Eine dynamische Temperierungsmethode mit gezieltem Temperaturwechsel im Zyklus:

• Abwechselnde Heiz- und Kühlphasen verbessern die Formfüllung und Oberflächenqualität
• Verhindert Fließlinien, Bindenähte und andere sichtbare Defekte
• Ermöglicht hochglänzende, strukturierte Oberflächen auch bei anspruchsvollen Bauteilen
• Besonders vorteilhaft bei dicken Wandstärken oder filigranen Strukturen
• Wird oft mit modularen Temperiereinheiten wie dem INOX-System umgesetzt

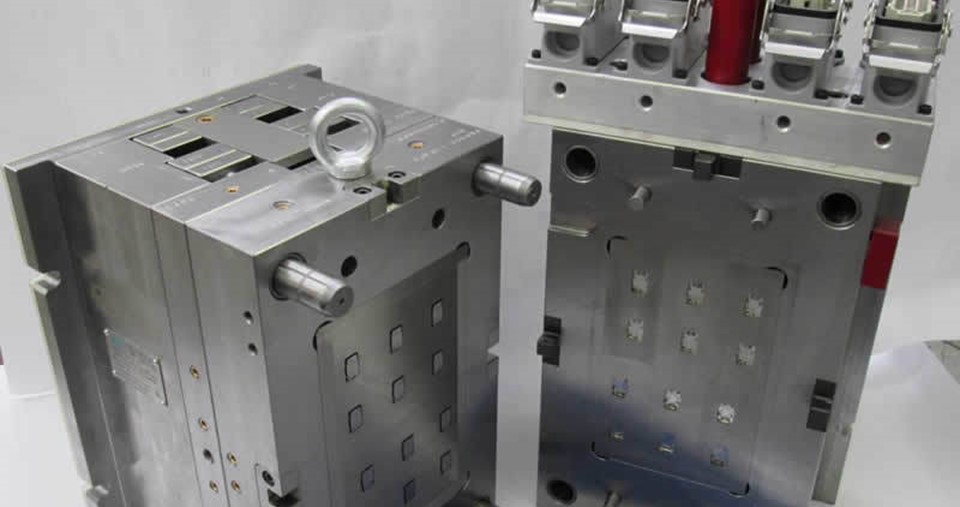

Optimierte Kühlung in Spritzgusswerkzeugen von Idea Stampi

Die von Idea Stampi hergestellten Spritzgusswerkzeugen werden sorgfältig gefertigt und garantieren stets die Herstellung von präzisen und hochwertigen Kunststoffteilen. Große Aufmerksamkeit wird der Abkühlungsphase  gewidmet, der über den Erfolg des Teils und die Effizienz der Produktion selbst entscheidet. Die Qualität der einzelnen Bauteile hängt in hohem Maße von der Abkühlzeit ab, die wiederum von den Materialeigenschaften und der Konstruktion der Form abhängt.

Daher ist es wichtig, die Kühlung von Spritzgießwerkzeugen zu optimieren, was während des gesamten Produktionsprozesses ständige Aufmerksamkeit erfordert.
