Spritzguss für die Medizintechnik

Im Spritzguss für die Medizintechnik entscheidet das Werkzeug über die Qualität jedes einzelnen Teils. Idea Stampi entwickelt und baut seit 1986 medizinische Spritzgussformen für Präzisionsteile aus Thermoplasten und übernimmt auf Wunsch auch Prototypen, Pilotformen und das Spritzgießen selbst, von der Kleinserie bis zu hohen Stückzahlen.

Konstruktion, Werkzeugbau und Bemusterung finden in unserem Werk in Rovereto statt: Unsere Werkzeuge sind Made in Italy, unser Qualitätsmanagement ist nach UNI EN ISO 9001:2015 zertifiziert. Unser Angebot richtet sich an Medizintechnik- und Pharmaunternehmen in Deutschland und in ganz Europa.



Auf dieser Seite werden wir das Thema vertiefen:

Medizinische Spritzgussformen: die Besonderheiten

Was sind die Merkmale von Spritzgussformen für den medizinischen Bereich? Wir kennen die Anforderungen an die Sicherheit, Präzision und Widerstandsfähigkeit von Kunststoffen für den Einsatz in der Medizintechnik. Der Umgang mit Kunststoffen für den medizinischen Bereich setzt die kontinuierliche Entwicklung innovativer Produkte voraus, bei denen die Sicherheit für Arzt und Patient im Vordergrund steht. Daher arbeiten wir mit den Kunststoffen PC, PEEK und Ultem, um medizinische Anwendungen für verschiedene Einsatzbereiche zu entwickeln.

Zusammenfassend kann man sagen, dass die Anforderungen an Spritzgussformen für den medizinischen Sektor folgende sind:

  • Präzision: Kunststoffteile für die Medizintechnik verlangen enge Toleranzen, die oft im Hundertstelmillimeterbereich liegen;
  • Hygiene und einfache Reinigung;
  • Eignung für Groß- und Kleinserienproduktion;
  • Widerstandsfähigkeit gegenüber jeder Produktionsumgebung;
  • Zähigkeit.



Wie läuft der Spritzguss in der Medizintechnik ab?

Das Prinzip ist schnell erklärt: Der aufbereitete Kunststoff wird aufgeschmolzen, mit hohem Druck in die Kavität des Werkzeugs gepresst und kühlt dort ab, bis das Formteil seine endgültige Geometrie erreicht und ausgeworfen wird. Weil jeder Zyklus im selben Werkzeug mit denselben Parametern abläuft, gleicht ein Teil dem anderen. Genau diese Wiederholgenauigkeit macht das Verfahren für medizinische Komponenten so wertvoll.

Schauen wir uns an, wofür diese Teile in der Medizintechnik eingesetzt werden.

Wofür wird der Spritzguss für Medizintechnik verwendet?

Kunststoffe für medizinische Geräte zeichnen sich durch große Vielseitigkeit aus und können sogar mit Metallen kombiniert werden. Daher werden sie für eine Vielzahl von medizinischen Teilen, Komponenten und Produkten verwendet, wie z. B.:

  • Kanülenansätze und Nadelschutzkappen
  • Griffe und Gehäuse für chirurgische Instrumente
  • Medizinische Gehäuse und Knöpfe
  • Schlauchverbinder und Anschlussteile
  • Zahnärztliche und kieferorthopädische Instrumente
  • Komponenten für medizinische Geräte
  • Atemmasken für die CPAP-Therapie
  • Röhrchen und Zubehör für die Labordiagnostik
  • Komponenten für die Prothetik

Welche Werkzeugauslegung und welcher Kunststoff in Frage kommen, entscheidet das Bauteil selbst: Ein Einwegartikel für hohe Stückzahlen verlangt ein anderes Werkzeug, oft auch einen anderen Werkstoff, als ein Instrument, das wiederholt sterilisiert wird.




Spritzguss für die Medizintechnik

Spritzguss für die Pharmaindustrie: Präzision in hohen Stückzahlen

Im Spritzguss für die Pharmaindustrie verschärfen sich die Anforderungen der Medizintechnik noch, denn die Stückzahlen liegen meist deutlich höher. Verschlüsse und Flaschen für Medikamente oder Teile für sterile Spritzen laufen über lange Zeiträume vom Band, und jede Spritzguss-Komponente für die Pharmazie muss dabei exakt gleich ausfallen. Ein Verschluss, der nicht dicht schließt, oder ein Spritzenteil außerhalb der Toleranz gefährdet die Wirksamkeit des Arzneimittels und die Sicherheit der Anwendung.



Deshalb entwickeln wir für diesen Bereich Mehrkavitätenwerkzeuge, die auf hohe Produktionszahlen ausgelegt sind. Auf Anfrage übernehmen wir zudem die Vorserie der ersten Chargen: So prüfen Sie jede Pharmazie-Spritzgusskomponente schon vor dem Serienstart auf Gratfreiheit und Maßhaltigkeit.



Bei der Werkstoffwahl entscheidet vor allem das Sterilisationsverfahren, dem eine Spritzguss-Komponente für die Pharmazie standhalten muss: Polypropylen bewährt sich bei der Dampfsterilisation, Polyethylen punktet mit chemischer Beständigkeit und geringer Feuchtigkeitsaufnahme.

Eigener Werkzeugbau: warum das Werkzeug die Qualität des Medizinteils bestimmt

Bei einem medizinischen Formteil lässt sich kaum ein Fehler nachträglich korrigieren: Maßabweichungen, Grate oder Einfallstellen entstehen im Werkzeug und wiederholen sich in jedem Zyklus. Deshalb beginnt Qualität bei uns nicht an der Spritzgießmaschine, sondern in der Konstruktion der Form.

Im Werkzeug
Am Medizinteil
Toleranzen von Formkern und Kavität
Maßhaltigkeit des Teils
Oberflächengüte der Kavität
glatte Flächen, leicht zu reinigen und zu sterilisieren
Entlüftung
keine Lufteinschlüsse, keine Brandstellen
Präzise Trennebenen und Passungen
gratfreie Teile ohne Nacharbeit
Optimierte Werkzeugkühlung
kein Verzug, gleichbleibende Qualität in jedem Zyklus



Dazu kommen weitere Entscheidungen, die wir für jedes Projekt treffen:

  • Werkstoff des Werkzeugs: Wir fertigen Spritzgusswerkzeuge aus Stahl, Edelstahl und Aluminium und wählen das Material nach Stückzahl, Kunststoff und geforderter Oberfläche.
  • Anspritzpunkt und Füllung: Mit der Spritzgießsimulation VISI Flow bestimmen wir die optimale Position des Anspritzpunkts, bevor das Werkzeug gebaut wird.
  • Wartung: Auch nach der Lieferung bleibt das Werkzeug in guten Händen; unsere Formenwartung übernimmt auch Werkzeuge, die nicht von uns gebaut wurden.

Bemusterung und Werkzeugqualifizierung

Bevor ein Werkzeug in Serie geht, durchläuft es bei uns die Bemusterung: Wir testen es intern auf eigenen Pressen von 25 bis 350 Tonnen und prüfen die Musterteile in einem eigens ausgestatteten Bereich für die Dimensionskontrolle. Erst wenn Maße und Funktion stimmen, geben wir das Werkzeug für die Serie frei. Für das Spritzgießen selbst verfügt unser Maschinenpark über 9 Spritzgießmaschinen.

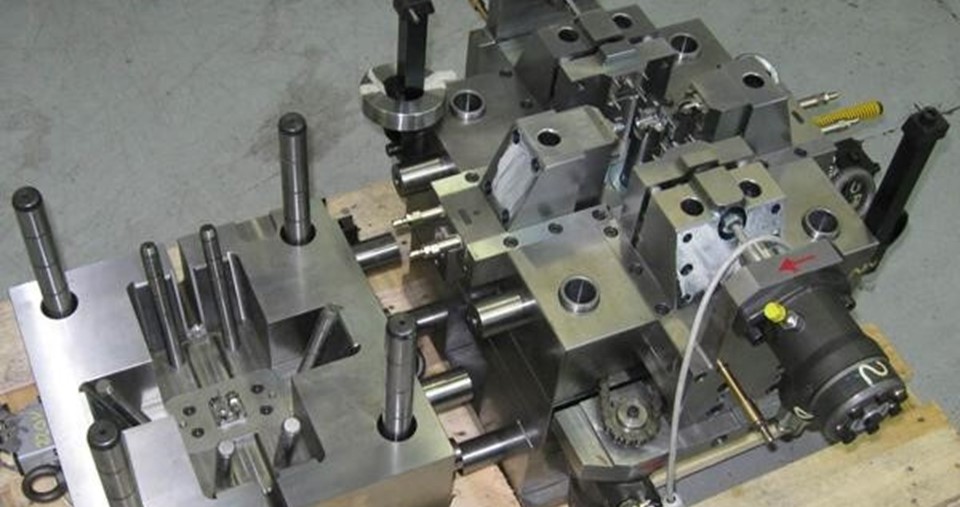

spritzguss medizintechnik



Sie möchten Ihr Bauteil mit unseren Werkzeugkonstrukteuren besprechen?

 Technische Beratung anfragen



Spritzgusstechnologien für medizinische Bauteile

Nicht jedes Medizinteil lässt sich im Standardverfahren herstellen. Neben dem Präzisionsspritzguss setzen wir Technologien ein, die für Kleinstteile, komplexe Geometrien und Materialkombinationen gedacht sind:

Mikrospritzguss

Prinzip

Kleinstteile mit feinen Details und engen Toleranzen in einem einzigen Zyklus.

Beispiel Medizinteil

Mikrobauteile für Dosiersysteme und Diagnostik

2-Komponenten- und Mehrkomponenten-Spritzguss

Prinzip

Zwei Werkstoffe in einem Werkzeug: eine harte Struktur und eine weiche Griff- oder Dichtzone.

Beispiel Medizinteil

Präzise Dentalinstrumente aus zwei Werkstoffen

Kernzug-Spritzguss

Prinzip

Hinterschneidungen, Hohlräume und Innengeometrien, die ohne Nacharbeit entstehen.

Beispiel Medizinteil

Anschlussteil oder Ventilgehäuse mit Innenkanal

Darüber hinaus bieten wir für medizinische Bauteile:

  • PEEK-Spritzguss: für Teile, die mechanisch stark belastet und wiederholt sterilisiert werden.
  • Laserschweißen: verbindet Kunststoffteile ohne Klebstoff zu dichten Baugruppen, etwa Gehäuse mit integrierten Fluidkanälen.

Die Vorteile des Medizintechnik-Spritzgusses

Der Medizintechnik-Spritzguss erfordert höchste Präzision, die wir durch unseren Präzisionsspritzguss-Service erreichen. Gegenüber Metall bringt er Konstrukteuren medizinischer Geräte zudem handfeste Vorteile:

  • Röntgentransparenz: Kunststoffteile stören bildgebende Verfahren wie Röntgen oder CT kaum.
  • Nicht magnetisch: geeignet für den Einsatz im Umfeld von MRT-Geräten.
  • Geringes Gewicht: Instrumente und tragbare Geräte werden leichter und ergonomischer.
  • Farbcodierung: Durchgefärbte Teile machen Größen und Funktionen auf einen Blick unterscheidbar.
  • Funktionsintegration: Schnappverbindungen, Dichtlippen oder Führungen lassen sich direkt mitspritzen, das spart Montageschritte.

Alle Kunststoffe, die wir beim medizinischen Spritzguss verwenden

Die Materialien sind beim Spritzgießen medizinischer Kunststoffe von entscheidender Bedeutung, denn sie bestimmen, ob das fertige Produkt die Anforderungen an Biokompatibilität, Sterilisierbarkeit und Beständigkeit erfüllt. Bei Idea Stampi verwenden wir Kunststoffe für die Medizintechnik mit hohem Molekulargewicht und chemischen und hitzebeständigen Eigenschaften.

Grundvoraussetzung ist dabei die Biokompatibilität nach ISO 10993, der Norm für diebiologische Beurteilung von Medizinprodukten.

Die am besten geeigneten Materialien für den Spritzguss in der Medizintechnik sind:

  • Polycarbonat PC: hohe Zug-, Biege- und Scherfestigkeit, Wärmebeständigkeit, geringe Feuchtigkeitsaufnahme und Transparenz.
  • Polyetheretherketon PEEK: sehr widerstandsfähig gegen Chemikalien, Ermüdung und Rissbildung und in medizinischen Qualitäten erhältlich.
  • Ultem (PEI): beständig gegen Umwelteinflüsse und hohe Temperaturen, bei ausgezeichneter Dimensionsstabilität.
  • Polypropylen PP und Polyethylen PE: die wirtschaftlichen Standardkunststoffe der Branche (mehr dazu im Abschnitt zur Pharmaindustrie).

Darüber hinaus verarbeiten wir zahlreiche weitere Thermoplaste, darunter PA, POM, PBT, PPS, PMMA und ABS, das häufig für Gerätegehäuse eingesetzt wird.

Sterilisationsverfahren im Überblick

Medizinische Kunststoffteile werden je nach Anwendung mit Dampf im Autoklaven (meist bei 121 oder 134 °C), mit Gammastrahlen oder mit Ethylenoxid bei niedrigen Temperaturen sterilisiert; für hitzeempfindliche Produkte kommt auch Wasserstoffperoxid-Plasma zum Einsatz. Wiederverwendbare Instrumente müssen zudem viele Reinigungs-, Desinfektions- und Sterilisationszyklen überstehen, während Einwegartikel meist nur ein einziges Mal sterilisiert werden. Wie sich die gängigen Werkstoffe verhalten, zeigt die Übersicht:

Werkstoff Dampf / Autoklav Gammastrahlen Ethylenoxid Dauer­gebrauchs­temperatur* Typische Anwendungen
PC (Polycarbonat) eingeschränkt (unter 100 Zyklen) geeignet, leichte Vergilbung geeignet ca. 121 °C Gehäuse, Sichtfenster, Anschlussteile
PEEK sehr gut (über 1.000 Zyklen) geeignet geeignet ca. 249 °C stark beanspruchte Instrumententeile, Metallersatz
PEI (Ultem) sehr gut (bis 2.500 Zyklen bei 134 °C) geeignet geeignet ca. 171 °C wiederverwendbare Instrumente und Gerätekomponenten
PP (Polypropylen) geeignet, auch 134 °C (Homo- und Blockcopolymere) kritisch, nur stabilisierte Typen geeignet ca. 82 °C Einwegartikel, Spritzen, Verschlüsse
PE (Polyethylen) HDPE bei 121 °C, LDPE nicht geeignet, Vernetzung möglich geeignet typabhängig Behälter, Verpackungen, Laborbedarf



Sie sind unsicher, welcher Kunststoff zu Ihrem Medizinteil passt?

 Machbarkeitsanalyse anfragen

Zertifizierungen und regulatorischer Rahmen

Die Herstellung unserer Spritzgussformen für Thermoplastteile ist nach UNI EN ISO 9001:2015 zertifiziert, unser Umweltmanagement nach UNI EN ISO 14001:2015.

In der EU unterliegen Medizinprodukte der Verordnung (EU) 2017/745 (MDR), für den US-Markt gelten die Vorschriften der FDA. Die Konformität des Produkts verantwortet der Hersteller; wir liefern ihm Werkzeuge und Formteile und unterstützen ihn bei der Wahl geeigneter medizinischer Werkstoffe.



Medizintechnik-Spritzguss mit Idea Stampi: von der Idee bis zur Serie

Seit 1986 arbeiten wir als Hersteller und Lieferant von Spritzgussformen für verschiedene Sektoren, wie z.B. den medizinischen Sektor, und begleiten Ihr Projekt in allen Phasen:

  1. 1

    Co-Design

    Unsere Techniker definieren Bauteil und Anforderungen gemeinsam mit Ihnen.

  2. 2

    Engineering CAD/CAM/CAE

    Konstruktion des Werkzeugs bis ins kleinste Detail.

  3. 3

    Prototyp und Pilotform

    Mit Pilotformen erproben wir Bauteil und Lösung vor dem endgültigen Werkzeug: Das senkt das Investitionsrisiko.

  4. 4

    Werkzeugbau

    Fertigung aller Werkzeugkomponenten, vom Formkern bis zu den Kavitäten.

  5. 5

    Tests und Bemusterung

    Prüfung des Werkzeugs, bevor es für die Serie freigegeben wird.

  6. 6

    Serienfreigabe

    Start der Serienproduktion mit dem freigegebenen Werkzeug.



Qualitätskontrolle und Rückverfolgbarkeit begleiten jede dieser Phasen, da im Bereich der Medizintechnik bereits ein einziger Fehler die Gesundheit von Menschen gefährden kann.
Da alle Phasen unter einem Dach abgewickelt werden, haben Sie einen einzigen Ansprechpartner, und jede Projektphase ist lückenlos rückverfolgbar.
